Thông số kỹ thuật chính:

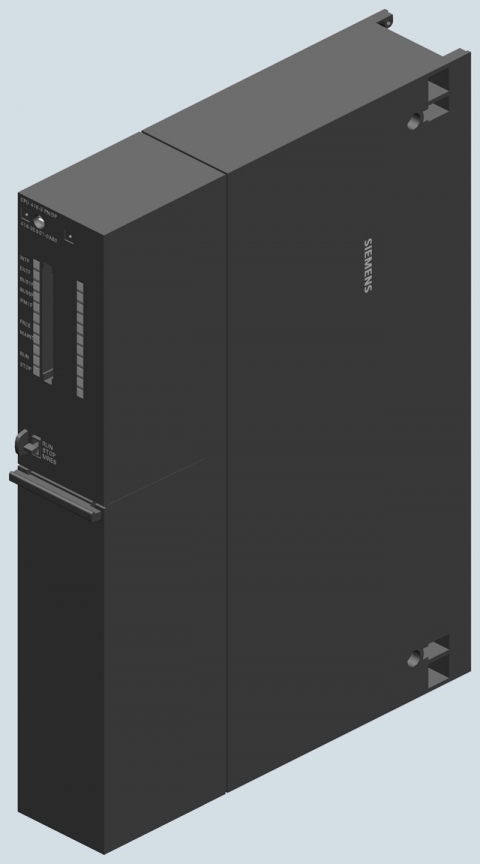

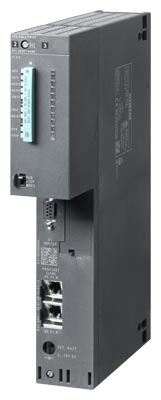

Tên sản phẩm: 6ES7416-3ES07-0AB0 SIMATIC S7-400, CPU 416-3 PN/DP Central processing unit
Nguồn cấp: Cấp điện qua hệ thống cung cấp điện (system power supply)
Bộ nhớ làm việc: 16MB (8MB cho chương trình, 8MB cho dữ liệu)
Số lượng đơn vị mở rộng (expansion units): 21
Số lượng Operator Panel có thể kết nối: 95
Multicomputing: Tối đa 4 CPU kết nối (với UR1 và UR2)
Tích hợp 1xRS 485: MPI/PROFIBUS DP tốc độ 12MBit/s
Tích hợp 2xRJ45 (Ethernet): PROFINET tốc độ 100MBit/s
Có cổng kết nối thêm Interface module(IF) IF 964-DP
Phần mềm cấu hình: STEP 7
Hỗ trợ Media redundancy: Tối đa 50 trạm trên vòng(ring), thời gian chuyển 200ms
Trọng lượng: 900 g
Hãng sản xuất: Siemens
Tính năng:
- Bộ xử lý mạnh mẽ: Các CPU đạt được thời gian thực thi lệnh thấp nhất là 0.03 µs cho mỗi lệnh nhị phân.
- Mở rộng linh hoạt: Lên đến 16 Kbyte Input và 16 Kbyte Output
- Giao diện đa điểm (Multi-point interface) MPI: MPI cho kết nối tối đa 32 trạm và tốc độ truyền dữ liệu lên đến 12 Mbps. Các CPU có thể thiết lập tối đa 44 kết nối đến các trạm của bus truyền thông (bus C) và MPI.
- Diagnostics buffer: 120 sự kiện lỗi và ngắt cuối cùng được giữ lại trong bộ đệm vòng cho mục đích chẩn đoán. Số lượng có thể được cài đặt
- Giao diện PROFIBUS DP master cho phép cấu hình tự động hóa phân tán cung cấp tốc độ cao và dễ sử dụng.
- Một hệ thống DP master bổ sung có thể được kết nối bằng interface module IF 964-DP.
- Giao diện PROFINET với 2 cổng (chuyển đổi): PROFINET IO có thể kết nối lên tới 256 thiết bị, PROFINET CBA
- Media redundancy: Giao thức dự phòng cho phép kết nối tối đa 50 trạm trên vòng ring, đảm bảo hệ thống vận hành ổn định và liên tục
Điểm mạnh:
- CPU 416-3 PN/DP là SIMATIC S7-400 CPU mạnh mẽ, hiệu suất cao trong phạm vi hiệu suất cao cấp
- Các cổng PROFIBUS DP tích hợp trong CPU 416-3 PN/DP giúp kết nối trực tiếp với bus trường PROFIBUS DP dưới dạng master hoặc slave.
- Đối với giao diện PROFINET của CPU 416-3 PN/DP, chức năng chuyển đổi cho phép hình thành hai cổng PROFINET có thể truy cập bên ngoài. Điều này có nghĩa là ngoài cấu trúc liên kết mạng phân cấp (hierarchic), cấu trúc dòng (line) cũng có thể được thực hiện với bộ điều khiển S7-400 mới.
- Cùng với Media redundancy đảm bảo nhà máy vận hành an toàn và liên tục
- Áp dụng cho các nhà máy có yêu cầu cao trong dải hiệu suất cao cấp
- Thuộc dòng CPU S7 400 một trong những dòng xử lý tốt nhất của siemens hiện tại
